Raspberry-Pi Modèle B PLUS v1.2 - disponible de Stock chez MCHobby

Ce n'est certainement pas avec ce billet que vous allez être informé de la sortie du tout dernier Raspberry-Pi ce lundi 14 Juillet 2014.

Par contre ce billet a été retardé pour avoir le plaisir d'annoncer que MCHobby disposera du Raspberry-Pi Modèle B PLUS v1.2 en stock pour la France et la Belgique... ils viennent de quitter Leeds (UK) ce 15 Juillet 2015 23:57.

En attendant l'arrivée des joujous, voici un peu de lecture intéressante en attendant un tuto ou billet plus détaillé.

Description

Raspberry Pi Modèle B+ V1.2 - disponible chez MCHobby

Voici le tout nouveau Raspberry Pi! Celui-ci est appelé modèle B+  ou encore modèle B+ v1.2 dans lequel vous découvrirez plus de port USB, plus de GPIO, une meilleure alimentation, 4 trous de montages, une carte SD qui dépasse moins. Les formidables ingénieurs nous offrent cette toute nouvelle conception qui intègre les retours d'expériences accumulés pendant 3 ans.
Raspberry Pi Modèle B+ V1.2 - disponible chez MCHobby

Voici donc la super Raspberry-Pi intégrant de nombreuses améliorations et extras... le tout pour le même prix.

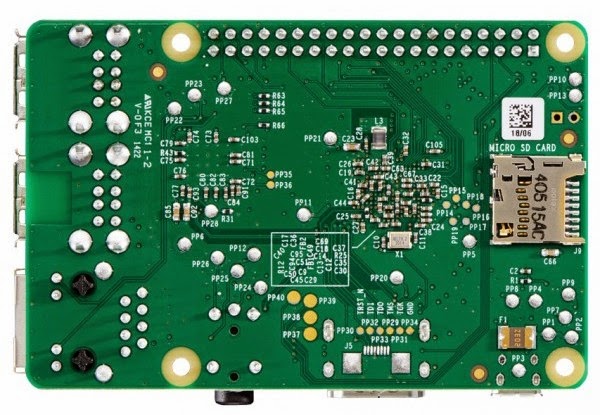

Raspberry Pi Modèle B+ V1.2 - disponible chez MCHobby
Raspberry Pi Modèle B+ V1.2 - disponible chez MCHobby

Voici un bref aperçu des nouveautés:
  • Deux régulateurs de tension à découpage Step-Down pour alimenter le Pi en 3.3V et 1.8V.
    Ces régulateurs sont nettement plus performants, voyez ce produit pour en appendre plus sur ce type de régulateur.
  • L'alimentation 5V: dispose d'une protection contre la polarisation inverse, un fusible de 2A et une protection pour le branchement/débranchement à chaud (vous pouvez donc brancher/débrancher les vos périphériques USBs sans réinitialiser la carte)
  • Un nouveau contrôleur USB/Ethernet
  • 4 ports USB (à la place de 2 sur le modèle précédent)
  • Un connecteur GPIO à 40 broches (à la place de 26). Les 26 premières broches correspondent exactement aux 26 broches du modèle d'origine + 9 GPIO supplémentaires et 2 broches pour l'identification d'EEPROM.
  • Le sortie vidéo composite (NTSC/PAL) est maintenant intégrée dans une fiche jack audio 3.5mm à 4-poles.
  • Un connecteur pour carte MicroSD à la place de l'ancien connecteur SD (enfin!)
  • 4 trous de fixation sur un layout de type rectangulaire
  • De nombreux connecteurs ont également changés de positions sur la carte.
Voici aussi ce qui est resté identique (ou presque):
  • Le même format de carte: 85mm x 56mm
  • Le même processeur, un Broadcom SoC tournant à 700MHz (mais pouvant être overclocké)
    Compatibilité Raspbian et ses dérivés assuré :-)
  • La même RAM, 512MB soudée sur le dessus du Broadcom.
  • Même connecteur d'alimentation microUSB
  • Les mêmes logiciels - assurez-vous d'utiliser la dernière version de Raspbian/NooBs, sinon tout le restant des logiciels Linux sont identiques.
  • Les 26 premières broches GPIO sont les même (ça c'est intelligent!)
  • Le même port HDMI
  • Les éléments de la partie audio (même prise Jack) sont identiques.
    Note: j'ai l'occasion de lire que le meilleur filtrage de l'alimentation bénéficie aussi à la qualité du rendu audio.
  • Les même connecteur pour la Pi-Camera et connecteur d'affichage DSI.

Pour résumer, c'est la même carte que celle que vous avez connue et aimé jusqu'à maintenant mais plus facile à utiliser et totalement rafraîchie. La bonne nouvelle, c'est que beaucoup d'accessoires existants tels câbles, hubs, claviers, moniteurs, etc fonctionnerons parfaitement. De nombreuses cartes d'interface PI/Pi Plates (ces cartes qui s'enfichent directement sur le GPIO du PI) fonctionnerons également.
Cependant, les câbles GPIO 26 broches ne s'enfichent pas correctement. Par conséquent, il faudra utiliser un câble d'interfaçage (downgrade cable) pour utiliser un cobbler classique, cartes à brancher via un câble GPIO comme le  GertBoard/PermaProto pour Pi. Les boitiers pour Modèle B ne conviendrons pas pour le Modèle B+ (le boitier doit être entièrement redesigné... c'est que beaucoup de connecteurs ont changés d'emplacement!)
Vous aurez également besoin d'utiliser un Raspbian/Noobs assez récent (après juin 2014) étant donné que les versions antérieures ne disposent pas des pilotes pour le nouveau Chipset USB/Ethernet.
