Ma poubelle interactive
Introduction
Cela fait un moment que je voulais faire faire des rots à ma poubelle.
Quoi de plus normal pour cet objet de tous les jours que d'avoir quelques problèmes de digestion... il faut dire qu'il a souvent l'estomac chargé :-)
S'il est vrai qu'il s'agit là d'un humour par forcement apprécié de tous, mes enfants eux adorent.
Je dois avouer qu'après une semaine d'activité, je trouve le gadget assez attachant. Il me surprend même de temps à autre.
Jusque il y a peu, je ne savait pas comment détecter ouverture de la poubelle de façon simple et fiable... depuis l'arrivé des senseurs à Effet Hall, c'est devenu super simple :-)
Principe de fonctionnement
Réalisé à partir d'un Arduino, Un wave shield et d'un senseur à Effet Hall, le programme attend l'ouverture de la porte.
Lorsque celle-ci est refermée, le programme déclenche un chronomètre aléatoire de 2 à 5 secondes. Passé ce délai, le programme charge le fichier sonore suivant puis le reproduit.
Matériel
Pour réaliser ce petit gadget, vous aurez besoin:
Le logiciel
Bonne Amusement
Cela fait un moment que je voulais faire faire des rots à ma poubelle.
Quoi de plus normal pour cet objet de tous les jours que d'avoir quelques problèmes de digestion... il faut dire qu'il a souvent l'estomac chargé :-)
S'il est vrai qu'il s'agit là d'un humour par forcement apprécié de tous, mes enfants eux adorent.
Je dois avouer qu'après une semaine d'activité, je trouve le gadget assez attachant. Il me surprend même de temps à autre.
Jusque il y a peu, je ne savait pas comment détecter ouverture de la poubelle de façon simple et fiable... depuis l'arrivé des senseurs à Effet Hall, c'est devenu super simple :-)
Principe de fonctionnement
Réalisé à partir d'un Arduino, Un wave shield et d'un senseur à Effet Hall, le programme attend l'ouverture de la porte.
Lorsque celle-ci est refermée, le programme déclenche un chronomètre aléatoire de 2 à 5 secondes. Passé ce délai, le programme charge le fichier sonore suivant puis le reproduit.
Matériel
Pour réaliser ce petit gadget, vous aurez besoin:
- D'un Arduino Uno - fiche produit MC Hobby
- D'un Wave Shield - fiche produit MC Hobby
- D'un senseur à Effet Hall - fiche produit MC Hobby
- D'un aimant Rare Earth - fiche produit MC Hobby
- D'un haut parleur - fiche produit MC Hobby
- D'une carte SD pour y placer les fichiers sonores.
- D'un peu de fil d'un fer à souder pour les quelques opérations de soudure.
Le logiciel
- La librairie WaheHC utilisée avec le Wave Shield. Cette dernière librairie peut-être obtenue depuis le Wiki de MCHobby.
- Notre petit programme TrashWav (prévu pour la version Arduino V1.0)
- Nos quelques fichiers sonore à placer dans le répertoire racine de la carte SD. Vous pouvez, bien entendu, produire vos propres fichiers sonores en suivant les étapes de notre tutoriel en Français :-) .
- Commencer par monter le WaveShield en suivant les instructions disponibles en Français sur notre Wiki.
- Préparer votre carte SD en y plaçant les fichiers son.
- Tester votre WaheShield à l'aide des programmes de test Wave HC... il y en a un qui permet de jouer tous les fichiers WAV se trouvant sur la carte.
- Chargez notre petit logiciel sur votre Arduino
- Assembler votre senseur à Effet Hall.
Nous disposons aussi d'un article Wiki sur notre Wiki pour ce senseur. - Raccordez votre senseur à Effet Hall sur la broche Analog 0 (A0)

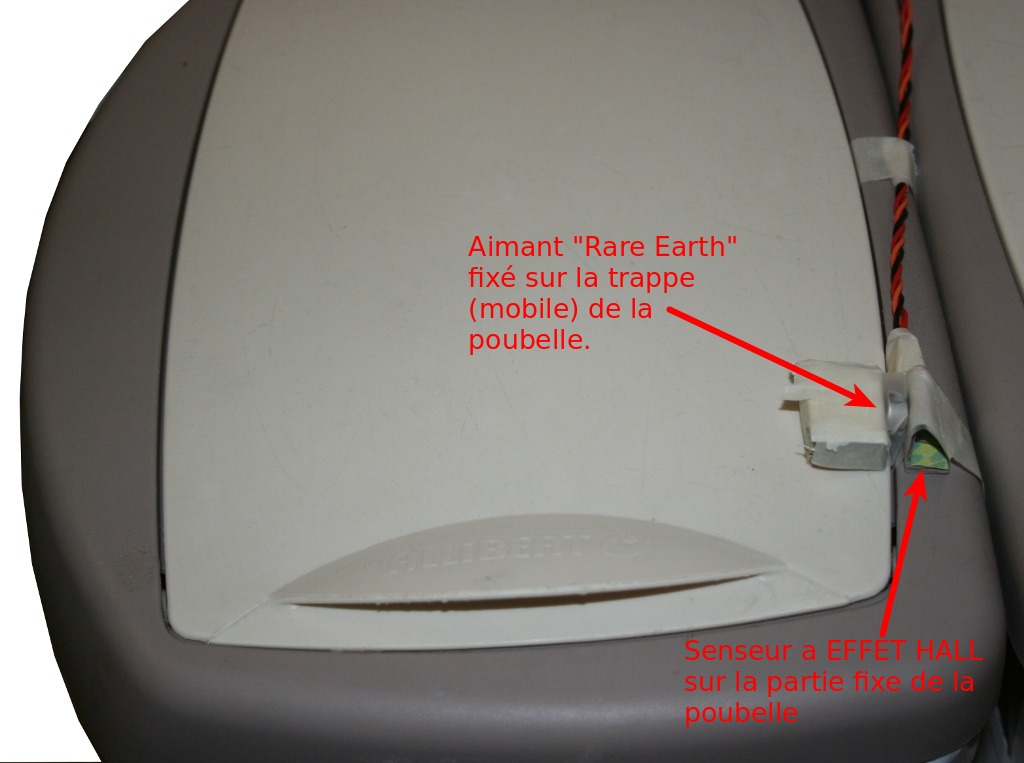

- Placer votre senseur à Effet Hall sur votre poubelle et l'aimant Rare Earth en face (attention, le pôle SUD... avec le trait face à l'avant du senseur à Effet Hall).
Bonne Amusement
