Bonjour à tous,

Le PYBStick est un projet conjoint de Garatronic, MCHobby et Programmez! visant à produire une carte Arduino + MicroPython à prix abordable et bien documentée (en Français of course).
La sortie est plannifiée pour Juin dans le magazine Programmez!

Vous avez certainement déjà croisé le graphique PinOut publié sur le GitHub du projet. qui s'est pas mal enrichi ces derniers temps

Voir la version haute résolution ici et cliquer sur le bouton télécharger

Il y a quelques ajouts notables ces derniers jours (les servo, les LEDs, code pour bouton A et B).

Identification des broches

Plusieurs ressources sont à l'étude pour faciliter l'identification des broches.

Voici le résultat du premier projet sticker-connector a imprimer sur une imprimante couleur et à coller sur les connecteurs.

Avec la légende suivante:

J'ai réussi à placer l'identification des bus I2C et des UARTs (port série). Faudra peut être encore adapter un peu le sticker mais l'idée maîtresse est là!

Truc & Astuce: pour coller votre sticker fraîchement imprimé, je vous conseille d'utiliser les collants double-faces utiliser dans les albums photo... ça colle à mort. Un cutter permettra d'ajuster le collant double face placé sur le connecteur. Il ne restera plus qu'à présnter présenter votre sticker avec précision (merci la pince à épiler) et presser le tout :-) .

Le fichier sticker-connectors.pdf (en A4 prêt a imprimer) est disponible dès maintenant le dépôt github du projet.

Moteur continu à contrôleur Servo

Nous avons dégoté un chouette moteur chez DFRobot qui s'utilise un contrôleur Servo-moteur... il se commande donc en vitesse et direction avec un seul fil de commande (vraiment top).

Du coup j'ai testé et documenté son utilisation avec la PYBStick...

Jean-Christophe sera heureux d'apprendre qu'il suffit de connecter directement le moteur sur les connecteurs Servo de la Pyboard-Uno-R3. Trop de la balle.

Ressource 3D

La partie doc de du GitHub à reçu une section 3D pour recevoir les fichiers STL pour les impressions 3D.

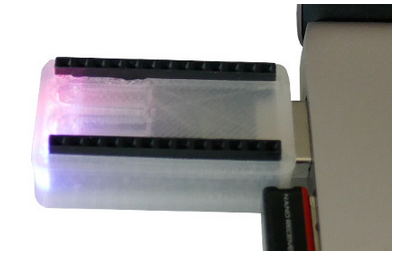

La 2ieme révision du boîtier créé par Garatronic est disponible dans dans 3d/case-basic .

Ressources pour faire des schémas

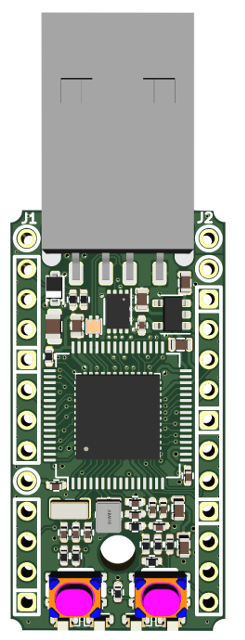

J'ai également préparé un modèle au format png (avec transparence, 3 résolutions) de la carte PYBStick.

Cela permettra à tout un chacun de réaliser facilement des schémas de branchement avec différents outils (personnellement, j'utilise Gimp pour la partie documentaire).
