DMX - montage et test du module relais DMX

Faisant suite à l'article d'hier sur la découverte de DMX, aujourd'hui, j'ai assemblé le module relais DMX en vue de le tester avec la console DMX MonoPrice 612120.

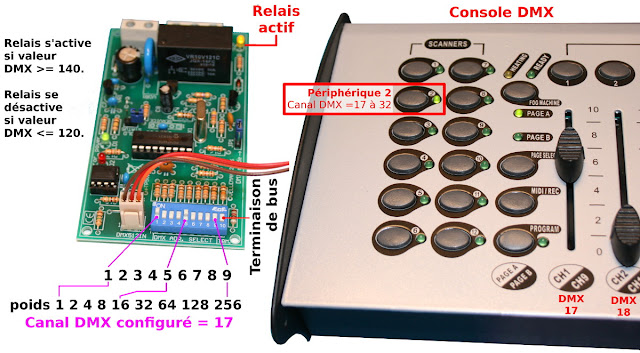

L'adresse se configure à l'aide de DIP SWITCH (voir la numérotation des bits et leur poids respectif).

Le module fonctionne parfaitement avec un numéro de canal DMX assez bas. Les canaux DMX assez haut (ex: 176) provoque une erreur de fonctionnement de la carte. La LED Error reste allumée en permanence sur la carte relais.
