Un séquenceur 8 pas à base d'Arduino pour vos modules VCO, VCF

La semaine dernière, je vous présentais une série de vidéos sur les ***LINK**** VCO et VCF (oscillateurs et filtres contrôlés par tension d'entrée), des outils très intéressant pour faire de la musique ou apprendre l'électronique de façon ludique.
Un domaine fascinant pour les Makers.

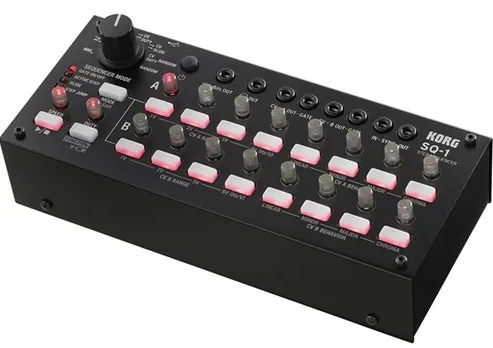

Ces tutoriels utilisent un séquenceur 8 pas : Korg SQ-1 - step sequencer qui coûte quand même ~200 Eur.
Heureusement, il est possible d'en réaliser un soit même.

Cet appareil utilise une horloge (un métronome, dont la vitesse est réglabe) pour cycliser les pas 1 à 8. L'utilisateur peut fixer la tension de sortie, pour chacun des pas, à l'aide de potentiomètres.

Note: ce type d'appareil permet généralement de régler indépendamment deux sorties A et B avec leurs propres potentiomètres... le point commun étant la cadence imposée part l'horloge.

Cela permet d'obtenir "des notes" représentés par des tensions en sorties modifiées à intervalle régulier.

Source: Une des vidéos de Moritz Klein

Les principes du séquenceur

Forcement, je me suis intéressé un peu au côté séquenceur... parce que c'est toujours utile de comprendre comment cela fonctionne. J'ai trouvé une très chouette vidéo d'explication utilisant justement un séquenceur fait maison (avec un Arduino).
Les explications de fonctionnement commencent à 4min19sec.

Un monde compatible 5V

Les tutoriels de Moritz exploite des tensions d'alimentation de l'ordre de +12 / -12V. Ceci mis à part, les signaux audios sont plutôt de l'ordre de +1 / -1V.

Enfin, si vous avez eux l'occasion de vous pencher sur les vidéos de Moritz, vous aurez peut être noté que la tension de sortie du séquenceur est réglable et positionnée sur 5V --> Oui, nous pouvons utiliser une source 5V pour générer la tension de sortie du séquenceur.

Il suffit donc de placer une sortie de l'Arduino (1 sortie sur 8) au niveau haut.... puis de régler la tension sortie avec un potentiomètre placé en série sur cette sortie (tension de sortie qui correspondra au pas).

Fabriquer son propre séquenceur

Un Arduino, des potentiomètres, des diodes (des tonnes de diodes) et des résistances de 10K et vous êtes prêt à créer votre propre séquenceur.

Je vous laisse avec deux vidéos intéressantes.

ARDUINO 8 STEP KEYBOARD SEQUENCER FOR SYNTHESIZERS, intéressant du point de vue du montage. Manque de détails et un peu déjanté mais bons.... pas mal.
