Etage de puissance
Quand utiliser un transistor de puissance
L'utilisation des transistors de puissance est nécessaire lorsqu'il faut commander du matériel ayant besoin de plus de 40 milli-ampères.
C'est le cas par exemple des bandes à LED ou le montage de LEDs en parallèle requière forcement plus de courant.
Si vous tentez de monter un tel composant directement sur votre micro-contrôleur, il ne faudra pas vous étonner que la pin soit détruite ou mieux de le voir griller sous vos yeux.
Quel type de transistor de puissance
MOSFET
Pour l'usage courant, il existe des transistor MOSFET à canal N bons marchés tel que le STP16NF06 (autres références + datasheets ).
De face, le brochage du STP16NF06 est le suivant (de gauche à droite):
Transistor NPN de puissance
Il est aussi possible d'opter pour un transistor de puissance TIP120 (common Darlington high-power transistor, NPN) mais ces derniers ont le désavantage d'avoir plus de pertes (en tension) qu'un MOSFET. Qui dit plus de perte dit aussi plus de chaleur ;-)
Datasheet du TIP120 (NPN)
De face, le brochage du TIP120 est le suivant (de gauche à droite):
Voici, en exemple, un plan de montage issus du site www.ladyada.net:
Ressources:
L'utilisation des transistors de puissance est nécessaire lorsqu'il faut commander du matériel ayant besoin de plus de 40 milli-ampères.
C'est le cas par exemple des bandes à LED ou le montage de LEDs en parallèle requière forcement plus de courant.
Si vous tentez de monter un tel composant directement sur votre micro-contrôleur, il ne faudra pas vous étonner que la pin soit détruite ou mieux de le voir griller sous vos yeux.
Quel type de transistor de puissance
MOSFET
Pour l'usage courant, il existe des transistor MOSFET à canal N bons marchés tel que le STP16NF06 (autres références + datasheets ).
De face, le brochage du STP16NF06 est le suivant (de gauche à droite):
- Pin 1: Gate, raccorder sur une sortie de Arduino, il déclenchera la commutation.
- Pin 2: le Drain, raccordé sur l'appareil (à la borne négative)
- Pin 3: la Source, raccordée directement à la masse.
 |
| Source: www.ladyada.net |
Transistor NPN de puissance
Il est aussi possible d'opter pour un transistor de puissance TIP120 (common Darlington high-power transistor, NPN) mais ces derniers ont le désavantage d'avoir plus de pertes (en tension) qu'un MOSFET. Qui dit plus de perte dit aussi plus de chaleur ;-)
Datasheet du TIP120 (NPN)
De face, le brochage du TIP120 est le suivant (de gauche à droite):
- Pin 1: la Base, connectée sur une sortie de Arduino via une résistance de 100-220 Ohms.
- Pin 2: Le Collecteur, raccordée sur l'appareil (borne négative)
- Pin 3: L'Emetteur, raccordé sur la masse.

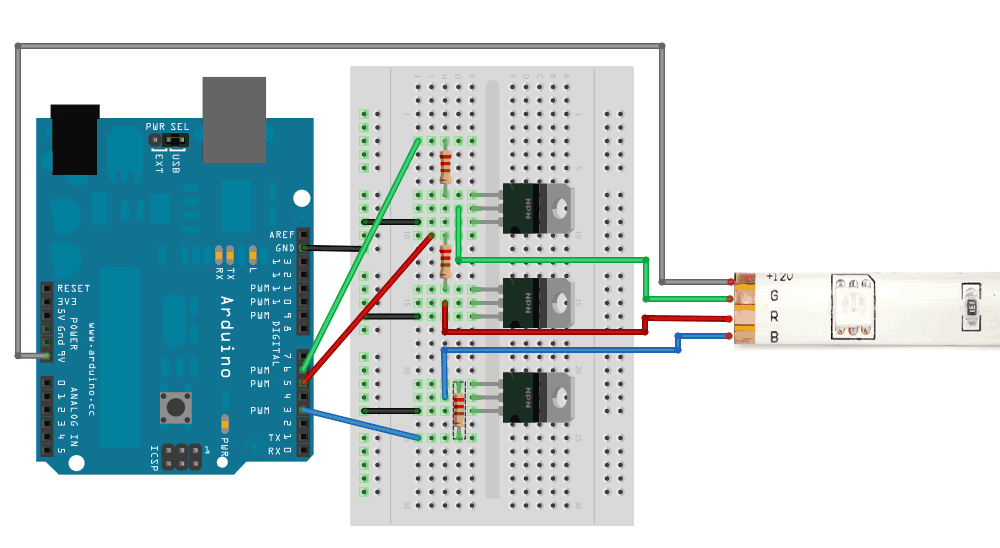

Voici, en exemple, un plan de montage issus du site www.ladyada.net:
 |
| Source: www.ladyada.net |
Ressources:
- RGB leds strips sur ladyada.net.
Explique comment monter un étage de puissance pour commander une "bande à leds" - Quelques références et datasheet de composants courants (transistor, Transistor de puissance, Mosfet)
