Réaliser des pointes super-fines pour votre Multimètre

Bonjour à tous,

Aujourd'hui, je vous propose de créer des pointes super-files pour réaliser des mesures de précision.

Depuis leurs réalisations, je les utilises plus souvent que mes pointes normales.

Introduction

Les pointes des multimètres conviennent généralement à tous les usages courants.
Les utiliser dans les montages Makers ne pose généralement pas de soucis.

Par contre, réaliser des mesures sur des circuits intégré à empattement 2.54mm peut déjà s'avérer délicat suivant le niveau de dextérité.

En effet, les pointes standards sont presque aussi large que les pattes des circuits intégrés, donc le risque de mettre en court-circuit deux pattes connexes avec une pointe n'est pas négligeable.

Alors, inutile d'envisager un travail sur des cartes équipée de composants CMS. Pourtant, avec l'expérience, on vient vient facilement à des solutions CMS.

Créer des pointes superfines

Je vous propose un petit tuto sur base de cette vidéo (YouTube)... seulement, le coup du ressort ne fonctionne pas puisqu'il est trop large.

Préparatifs

On commence par

1. Rechercher deux épingles dont on fait sauter la tête arrondie.
2. Du fil de cuivre (dénudé sur une certaine longueur).
3. Des pointes de mesure (j'ai déniché un second couple de pointes pour avoir les deux formats à disposition)


Personnellement, le n'ai pas émoussé la pointe des aiguilles.
Une pointe non émoussée est mécaniquement plus agressive avec les surfaces sur lesquelles elle est posée (légèrement poussé)... par contre, elle dérape moins facilement.

Bien dégraisser

Passer de l'alcool isopropylique sur tous les éléments métalliques.
Cela permettra d'avoir une résistance de contact aussi faible que possible.

Assembler

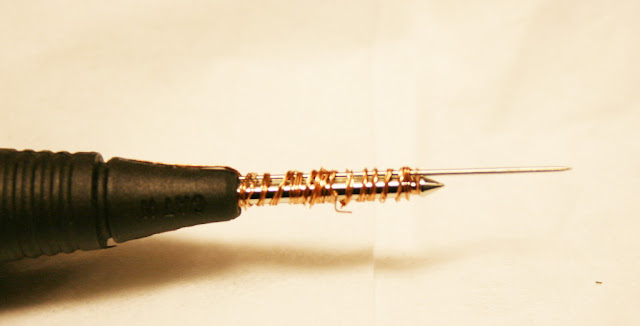

Utiliser le fil de cuivre pour maintenir l'épingle contre la pointe de test.
La tête de l'épingle (décapitée) vient en butée sur la sonde.

Le but est de maintenir l'épingle bien à sa place... l'aspect mécanique sera réglé au point suivant.

Fixation mécanique

La fixation mécanique est réalisée avec de la soudure, ce qui empêchera le fil de cuivre de se desserrer.

• Utiliser du Flux (c'est indispensable) pour que la soudure mouille bien le cuivre.
• N'hésitez pas à augmenter la température du fer (vers 400°C) car il faudra vaincre l'inertie thermique de la pointe de test.
• Mouiller la pointe du fer pour que la goutte d'étain mouille le fil de cuivre.

Le but du jeu est d'apporter assez de chaleur pour que l'étain mouille le cuivre et emprisonne l'épingle sur la pointe de test.
Cette opération peut être réalisée sans pousser la panne du fer sur notre petite montage (pour ne pas le déformer l'assemblage).
Il est important de préciser que ni l'aiguille, ni la pointe de test ne seront mouillés par l'étain. Nous réalisons simplement un "corset" en étain.

Note: Bien nettoyer à l'alcool pour retirer les résidus de flux.

Protection pointe

La pointe fine est enrobée d'une gaine en silicone provenant d'un fil silicone 30 AWG.
Suffit de glisser la gaine sur l'épingle (sans dérapé... sinon l'épingle fini dans la main).

Un morceau de gaine rétractable viendra protéger le reste de la pointe.

La même pointe sur fond bleu.

Considération électrique

Il s'agit d'un assemblage qui n'est pas parfait du point de vue électrique (l'étain ne mouille aucune des deux pointes).

Il y aura donc une résistance de contact et en connaître la valeur est toujours utile.
Il suffit de mettre les deux pointes en contact par l'intermédiaire d'une patte de composant ou d'une piste (les deux pointes qui pique un élément commun).

Dans l'assemblage ci-dessous, la résistance de contact est de 0.10 Ohms (vachement bien).
