Senseurs réflectif infrarouge CTR5000L
Le CTR5000L est senseur réflectif Infrarouge avec sortie transistor photo-électrique.
Il fait partie des point d'intérêt pré-MCHobby, c'est presque amusant d'y revenir.
Le senseur CRT5000 fonctionne avec une LED Infrarouge (950nm) et un transistor photo-électrique. le tout inclus dans un boîtier ne laissant pas passer la lumière.
Ce senseur est utilisé pour détecter le changement de contraste d'une surface. Une surface blanche renvoie la totalité de la lumière infrarouge vers le senseur photo-électrique (ce qui active le transistor photo-électrique). Par contre une surface opaque/noir renvoie très peu de lumière infrarouge... et le senseur photo-électrique n'est pas actif.
La première fois que j'ai rencontré un tel senseur c'était pour la lecture "décodage" d'un compteur de gaz. En effet, les chiffres blancs ayant des formes différentes, elles renvoient plus ou moins de lumières vers le senseur photo-électrique en fonction du chiffre illuminé par la LED infrarouge. Du coup, en analysant les variations de tension dans le temps (donc de lumière renvoyée par le chiffre passant sous le senseur), il est possible de déterminer le passage du chiffre 9 (soit un tout complet du compteur :-) ).
Ce type de senseur peut être utilisé:
Pour que ce senseur soit efficace,
il est important d'utiliser des surfaces avec des facteurs de réflexion
vraiment différent. Par exemple Noir Mat et Blanc Mat, le Noir Mat à un
facteur variant entre 0-10% tandis que le blanc mat à un facteur de
réflexion de 90-100%
Pour en savoir plus
Notre fiche produit contient d'autre informations utiles. N'hésitez pas à la consulter.
Où acheter
Il fait partie des point d'intérêt pré-MCHobby, c'est presque amusant d'y revenir.
 |
| CTR5000L dispo chez MCHobby |
Le senseur CRT5000 fonctionne avec une LED Infrarouge (950nm) et un transistor photo-électrique. le tout inclus dans un boîtier ne laissant pas passer la lumière.
Ce senseur est utilisé pour détecter le changement de contraste d'une surface. Une surface blanche renvoie la totalité de la lumière infrarouge vers le senseur photo-électrique (ce qui active le transistor photo-électrique). Par contre une surface opaque/noir renvoie très peu de lumière infrarouge... et le senseur photo-électrique n'est pas actif.
La première fois que j'ai rencontré un tel senseur c'était pour la lecture "décodage" d'un compteur de gaz. En effet, les chiffres blancs ayant des formes différentes, elles renvoient plus ou moins de lumières vers le senseur photo-électrique en fonction du chiffre illuminé par la LED infrarouge. Du coup, en analysant les variations de tension dans le temps (donc de lumière renvoyée par le chiffre passant sous le senseur), il est possible de déterminer le passage du chiffre 9 (soit un tout complet du compteur :-) ).
Ce type de senseur peut être utilisé:
- Pour une détection de position sur un axe (ou un encodeur)
- Détection du passage d'une ligne (ligne blanche sur fond noir mat).
- Détection de matériaux réflectifs (comme une carte, du papier, une bande magnétique, un CD, ...)
- Comme switch pour limiter un mouvement mécanique (abondement utilisé dans les anciens lecteurs de vidéo)
- Dans des emplacements ou l'encombrement est très limité.
 |

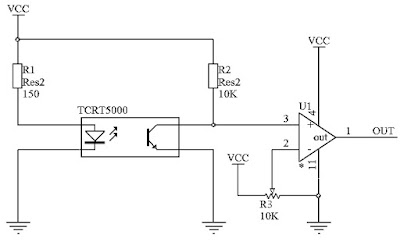

| Utilisation d'une CTR5000L dispo chez MCHobby |
 |
| Utilisation d'une CTR5000L |
Notre fiche produit contient d'autre informations utiles. N'hésitez pas à la consulter.
Où acheter
- Le senseur réflectif IR CTR5000L est disponible chez MCHobby
