Diminuer le bruit (Ripple Noise) sur une alimention à découpage

Bonjour à tous,

Nous sommes nombreux à avoir une alimentation similaire à celle présentée sur la vidéo de ce sujet (j'en ai une similaire).

De bonne facture, elles présentent néanmoins un bruit non négligeable, souvent provoqué par le circuit de hachage.

La vidéo de cet article montre comment détecter la source du bruit mais aussi comment insérer une résistance sur la ligne de Gate (et un condensateur de filtrage) pour diminuer significativement le bruit.

Détection de la source du bruit

En réalisant une boucle avec la raccord de masse et en branchant celle-ci sur la broche de mesure, nous obtenons ainsi une sonde de mesure des interférences.

Amélioration du circuit de commutation

Dans le cas de la vidéo d'exemple, la Gate des MosFet est commandé en ligne directe. C'est performant et provoque donc peu d'échauffement par contre cela génère aussi un bruit assez important.

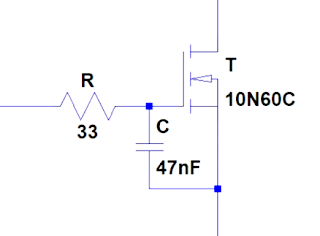

La solution est d'insérer une résistance dans le ligne de commande du transistor (sur la Gate) puis d'ajouter un condensateur de filtrage entre la Gate et la Source.

Les valeurs ci-dessus était optimale pour l'alimentation testé.
TheStuffMan a commencé par une résistance de 10 Ohms, puis 20 Ohms pour enfin terminer avec une résistance de 33 Ohms.
C'est pareil pour le condensateur de filtrage: celui-ci était de 22 nF lors du premier essai pour terminé par un condensateur de 47 nF.

Attention à l'échauffement !

En plaçant une résistance sur la Gate, la commutation sera moins efficace.
Cela provoquera inévitable un échauffement plus important des MosFet durant la phase de commutation.
Il faudra donc surveiller l'échauffement des MosFets (soit en améliorant le refroidissement, soit en diminuant la résistance).
