SuperPi: Assemblage cartes Rack-Conn et Pi-Holder

Bonjour à tous,

Le projet SuperPi Cluster (50+ Raspberry-Pi) était en mal de fabrication... mais depuis que j'en suis reveny à la méthode Maker (avancer par mes propres moyens) le projet avance maintenant avec régularité.

50+ Raspberry-Pi en Rack

A propos de SuperPi

Le projet SuperPi vise à créer un super-calculateur/Cluster didactique à l'aide de 50+ Raspberry-Pi. Voyez cet article contenant plus de détails dans cet article.

La force d'un Super-Calculateur/Cluster c'est le traitement en parallèle (Parallel Computing) pouvant servir dans de très nombreux domaines.

Assemblage du Rack-Conn

L'un des précédents articles se décrivait Rack-Conn, le connecteur d'alimentation en fond de panier pour Super-Pi.

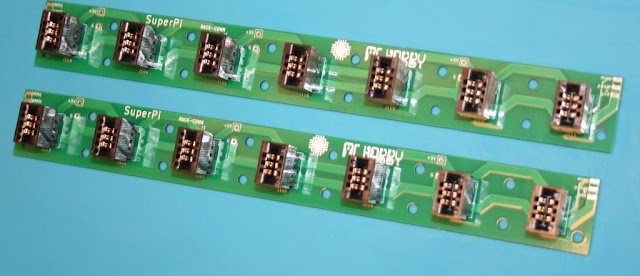

RACK-CONN assemblé

Pour rappel, Rack-Conn distribue l'alimentation 5V, un signal Panic (et un signal optionnel Misc).

Assemblage du Pi-Holder

PiHolder est la carte qui permettra de suspendre un Raspberry-Pi dans le Rack et de recevoir l'alimentation depuis le Rack-Conn.

Pi-Holder assemblés

Le Pi-Holder permet de fixer un Raspberry-Pi. Les 3 points d'encrage permettent de fixer la Pi sur la carte avec un peut de visserie.

Le Raspberry-Pi est alimenté via le GPIO, cela évitera de devoir utiliser un connecteur micro-USB ou USB-C pour alimenter le Pi.

Placement du Pi sur un Pi-Holder

Le Pi-Holder propose quelques caractéristiques forts utiles pour un montage en rack mais il faudra souder quelques quelques GPIO supplémentaire pour en bénéficier.

Fonctionnalités du Pi-Holder

fonctionnalités optionnelles du Pi-Holder:

LED rouge : (alimentation) permet de savoir si le Raspberry-Pi est sous tension.
LED jaune : (utilisateur) branchée sur le GPIO 20
LED verte : (utilisateur) branchée sur le GPIO 21
Bouton Reset : disponible sur une pastille près du connecteur d'alimentation, il permettra de redémarre un Pi très facilement.
Connecteur UART : connecteur JST-PH 3 raccordé sur les GPIO 14 (TxD) et GPIO 15 (RxD) permet d'accéder directement à l'UART du Pi.
Il se montrera fort utile pour un installation/configuration headless ou lorsqu'un problème réseau survient.
Connecteur Qwiic : (vertical, non assemblé) connecteur I2C standardisé par SparkFun aussi connu sous le nom de StemmaQt chez Adafruit. Permet de brancher facilement un capteur I2C ou un afficheur I2C (sda=GPIO 2, scl=GPIO 5).

Voici à quoi cela ressemble l'avant du PiHolder avec un RPi placé dessus:
