Bonjour à tous,

Aujourd'hui nous allons parler un peu du projet MakerBook (de notre amis Garatronic) et de ses avancées.
Projet toujours en cours d'ébauche et préparatif.

Photos hautes définition

Le shooting photo du présent article est disponible en haute définition sur FlickR.

Réception d'un ToughBook MK3

Alors la machine est réceptionnée brute (dans mon cas), je vais donc commencer par une phase de nettoyage.

C'est une machine de terrain... et présente encore des salissures incrustées... même après le premier nettoyage.

La machine est quand même dans un bon état général.. c'est quand même fait pour résister aux balles (ou presque).

Les plus, les moins

• + Bonne état. Que des salissures incrustées et érosion de peinture.
• ++ Clavier Français, super nickel!

• - Le carré d'usure sur la dalle tactile (endroit d'utilisation récurrent du pen tactile). Peut être réduit avec un traitement ?
• - Revêtement arrière de l'écran est rugueux (avec trace usure).
  C'est le revêtement normal mais perso je n'aime pas.
• + Dalle graphique impeccable (c'est une dalle 10"... pour résister aux chocs), pas de pixel mort, juste quelques 3 petits coups sur le film tactile (je vais voir s'il est possible de réduire leur visibilité).
• + très facile à démonter... c'est vraiment pensé pour faciliter la maintenance.

Les specs techniques

Sachant que je m'intéresse à une installation Linux, Frédéric m'a fait parvenir un ToughBook MK3... un Core 2 Duo @ 1.2 GHz... encore capable d'offrir de belles performances sous Linux.

• Core 2 duo (U9300) @ 1.2 GHz
• 4 Gio de RAM (DDR2)
• HD 3.5 " SSHD de 500 Gio (à monter)

• Dalle 10" - 1024*768 - Pivotable - retournable
• TouchPad (un peu petit peut être)

• Ecran tactile:
  Fonctionne bien dis donc!
  Le souris suit le crayon même sans toucher l'écran.

• WiFi 2.4 GHz
• Ethernet Filaire (100/1000 Mbps)
• SD Card reader
• Modem 4G Interne

• 2x USB2.0
• 2x cartes PCMCIA
• IEEE 1394 FireWire

• Interface Modem: RJ11
• Audio In/Out
• Port Série RS232
• Sortie VGA (pour un 2ième écran).



Démontage & nettoyage

J'ai juste quelques photographies du démontage et nettoyage.
Le démontage est assez simple parce que l'appareil est vraiment conçu pour cela.

Note de dé montage :

• juste des bons tournevis cruciformes.

Notes de nettoyages:

• Eau savonneuses et cotons tiges.
• Alcool pour enlever les traces de colle (mais cela n'a pas été nécessaire)

Notes de remontage

Certaines vis sous le toughbook sont un peu corrodées et offre une bonne résistance lors du dévissage et re-vissage.

Pour faciliter la remise en place, il suffit d'ajouter une goutte de d'huile de silicone sur le filet avant de remettre la vis.


Juste dévisser les vis sur le dos du PC... et HOP c'est ouvert

Montage du disque

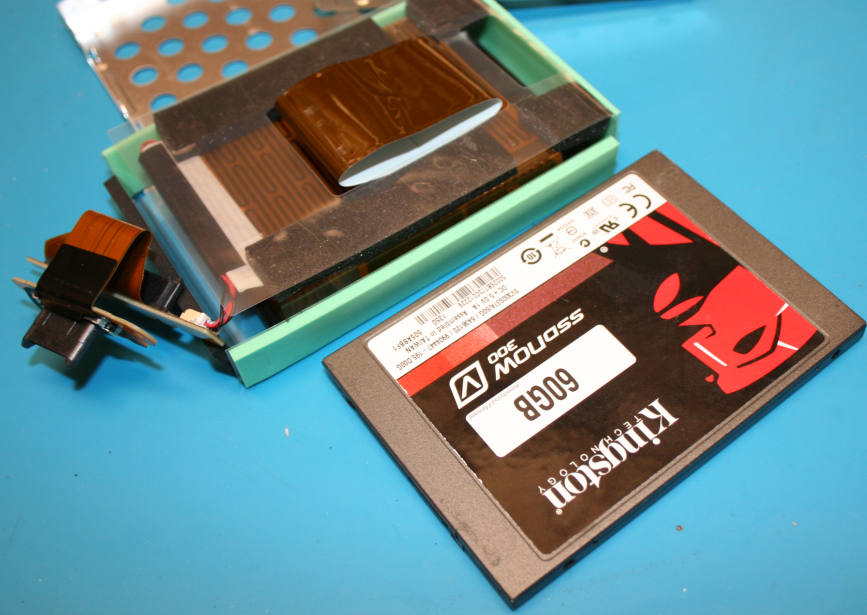

Le toughbook n'ayant pas de disque, Frédéric propose un disque de 500 Go mécanique.
Comme ce sera une machine Linux, un disque plus petit conviendra parfaitement (60 Gio SSD). Linux est économe ressources... même sur le disque.

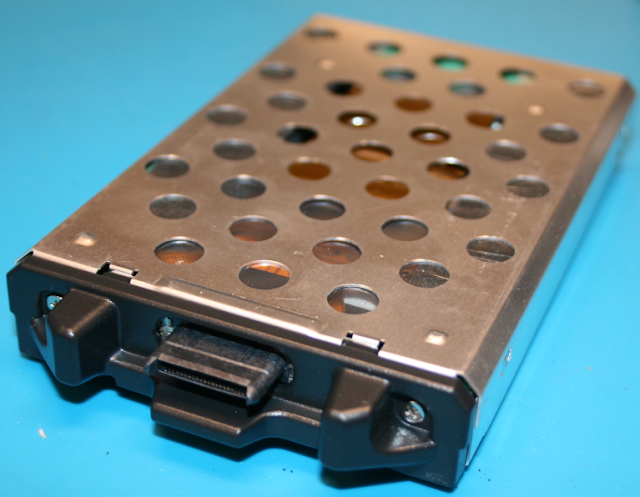

Le disque s'installe dans une cage spécialement prévue pour cela (il y a deux vis à l'avant du connecteur).

Ensuite, une fois le disque placé dans la cage, voici quelques détails du remontage

Voila, il ne reste plus qu'à installer un OS dessus

Vis indévissables

Les seules vis que je n'ai pas réussi à dévisser sont les vis avec protection caoutchoutée. Aussi bien sur l'écran que sur le PC... impossible à faire bouger.

J'ai laissé tombé pour le moment...

Pour la suite...

Je vais maintenant pouvoir tester différents OS sur le MakerBook et voir quel est celui qui se trouve être le mieux adapté.
